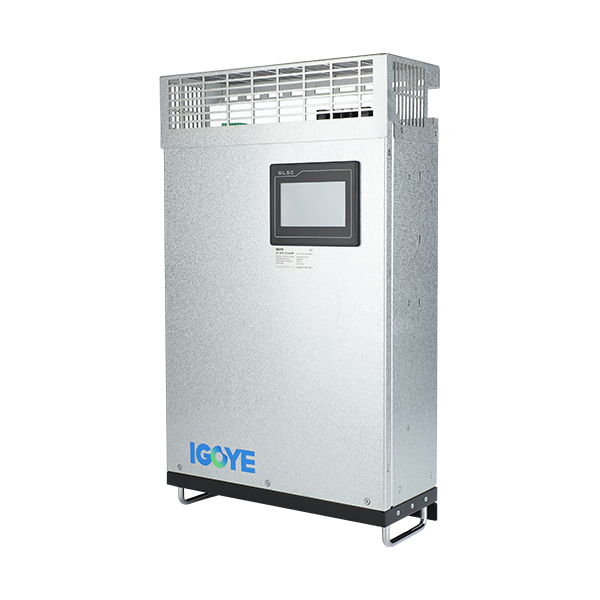

Bunphrionsabail na scagairí gníomhacha armónacha

Scagairí gníomhacha armónachais trealamh speisialta nua iad le haghaidh rialaithe armónach cumhachta déanta as teicneolaíocht leictreonaice cumhachta nua-aimseartha agus teicneolaíocht próiseála comharthaí digití bunaithe ar ghléasanna ardluais DSP. Tá dhá phríomhchuid ann: an ciorcad oibríochta reatha agus an ciorcad giniúna reatha cúitimh. The command current operation circuit monitors the current in the line in real time, converts the analog current signal into a digital signal, and sends it to the high-speed digital signal processor (DSP) for signal processing, separates the harmonics from the fundamental wave, and sends a drive pulse to the compensation current generation circuit in the form of a pulse width modulation (PWM) signal to drive the IGBT or IPM power module to generate a compensation current with the same Aimplitiúid agus polaraíocht os coinne mar an sruth armónach greille agus é a instealladh isteach sa ghreille, an sruth armónach a chúiteamh nó a fhritháireamh, agus deireadh a chur go gníomhach le harmonics cumhachta.

Buntáistí Teicniúla: Glas

Sroicheann éifeachtúlacht 97.2%, a choinníonn thart ar 6,500kWh de leictreachas in aghaidh na bliana i gcomparáid le scagairí gníomhacha le héifeachtúlacht 95%

Topology éifeachtúlachta níos airde algartam rialaithe feabhsaithe

Dearadh teirmeach agus barrfheabhsú struchtúrach bunaithe ar mhúnlaí beachta

Miniaturization

Níl sa toirt ach 1/6 de bhrandaí príomhshrutha den chineál céanna, ag glacadh le níos lú spáis

Inoiriúnaithe do choinníollacha oibre éagsúla, nuálaíocht suiteála, suiteáil suite ar bhallaí nó suiteáil raca úsáid níos lú amhábhar agus cosnaíonn sé an comhshaol

Cliste

Cúiteamh a thabhairt do chomhchuibhithe sonraithe Córas Cúitimh Cúitimh Cumhachta In-Inductive agus Capacitive Cumhachta inchoigeartaithe Córas Cúitimh Uathoibríoch Neamhchothrom, Cosc ar Chóras Monatóireachta Feidhme Feidhmeach Athshondais Córais

Modaireacht

N+1 Feabhsaíonn iomarcaíocht go mór iontaofacht an chórais. Líne táirgthe, dearbhú cáilíochta níos fearr. Laghdaigh pointí teip aonair sa chóras. Ceangal comhthreomhar solúbtha chun dul in oiriúint do dhálaí oibre éagsúla.

Saintréithe

Scagáil amach 2 ~ 50ú armónach ag an am céanna, nó roghnaigh aon armónach laistigh de 2 ~ 50ú le haghaidh cúitimh. Tá an t -am freagartha níos lú ná 300μs

Úsáid 3DSP+CPLD Modh Rialaithe Digiteach Iomlán agus IGBT ardluais, rialú lúb dúnta, scagadh armónach cruinn a bhfuil cáil idirnáisiúnta air
