Scagaire armónach gníomhach trí-shreang trí chéim trí-shreang-suite

Mar sholáthraí iontaofa sa tSín, cuireann Geya an scagaire comhchuibhithe gníomhach trí-shreang-bhunaithe trí chéim, ina bhfuil ardfheidhmíocht, marthanacht, suiteáil éasca, agus maolú armónach níos fearr. Foirfe do thionscail éagsúla, tá meas mór ag ár gcliaint ar an scagaire seo ar fud an domhain. Seol do fhiosrúchán thíos agus taithí a fháil ar ár luas freagartha is fearr sa rang laistigh de 24 uair an chloig!

Seol Fiosrúchán

Cur síos ar an Táirge

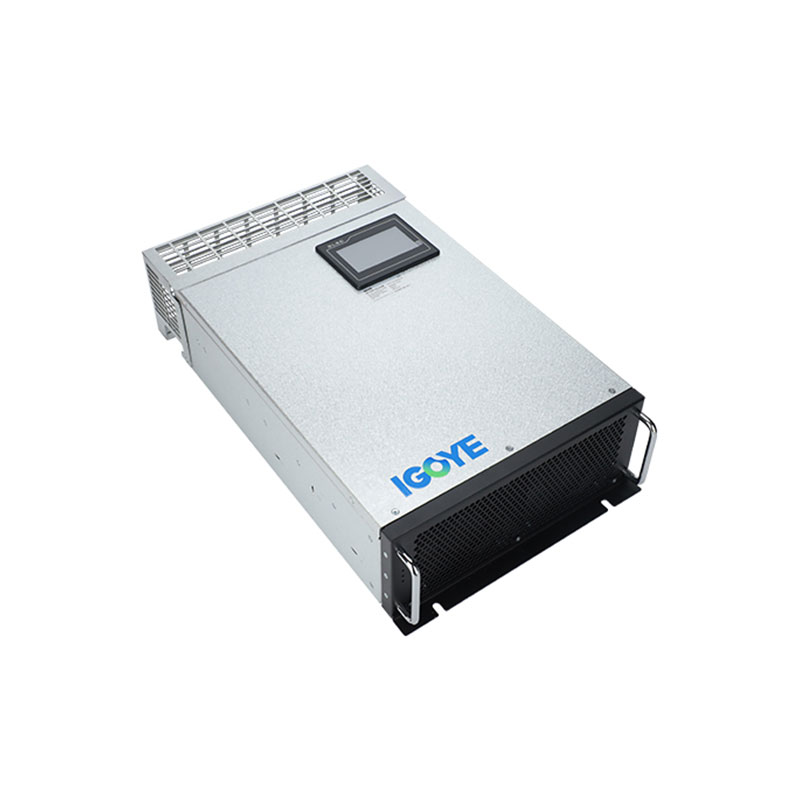

An scagaire armónach gníomhach trí-shreang trí chéim (APF) maolaíonn sé go dinimiciúil sruthanna armónacha, ag feabhsú cáilíocht na cumhachta i Córais trí chéim. Baineann an t-aonad seo atá suite ar bhallaí úsáid as ard-DSP+CPLD Digital Rialú agus topology trí leibhéal le haghaidh cúiteamh armónach beacht. Í Tairgeann sé raon scagtha leathan (2ú go 50ú armónach), scagadh ard Éifeachtúlacht (suas le 95%), agus am freagartha tapa (<10ms). Ceadaíonn dearadh modúlach réitigh inscálaithe trí nasc comhthreomhar. Tugann an scagaire aghaidh freisin ar mhíchothromaíochtaí trí chéim agus áirítear leis gnéithe cosanta cuimsitheacha. Ar fáil i rátálacha reatha éagsúla (25A go 150A) agus i leibhéil voltais (220V go 690V).

Cur síos samhail:

Geal	AHF	0.4	50a	/	3L	W
Cód fiontraíochta	Scagaire gníomhach armónach	Leibhéal voltais 0.22: 220V 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20%	Cumas rátáilte （KVAR） 25/50/75/100/150A		3L: Trí-Trí Chéim trí-sreang	W: Suite balla

Gnéithe:

● Bain úsáid as DSP+CPLD Gach croí rialaithe digiteach, teicneolaíocht topology trí leibhéal, algartam braite armónach ard agus straitéis rialaithe PWM le baint amach Cúiteamh cruinn ar sruth armónach.
● Dearadh modúlach a ghlacadh, a éascaíonn nasc comhthreomhar iolrach Is beag spás a thógann modúil agus is furasta é a chothabháil.
● Dearadh struchtúrach dhuchtanna aeir neamhspleácha agus stórais neamhspleácha Cinntíonn sé go bhfuil an trealamh cobhsaí.
● Is féidir leis armógaí a scagadh i raon leathan armónach, ó 2 go 50 Armóic, agus an fhadhb a bhaineann le neamhchothromaíocht trí chéim a réiteach ag an am céanna.
● Tá an ráta scagtha armónach ard. Má cheadaíonn an acmhainn, an armónach Is féidir le ráta scagtha reatha a bheith chomh hard le 95%. Socraigh aschur reatha 100% reatha chun oibriú fadtéarmach cobhsaí an trealaimh a chinntiú.

Iarratais:

Tá scagairí gníomhacha gníomhacha trí-shreang-bhunaithe trí chéim oiriúnach do bhallaí Iarratais éagsúla a éilíonn maolú armónach beacht:

● Ionaid sonraí:Trealamh íogair a chosaint ó armónach Saobhadh.
● Ospidéil:Cumhacht iontaofa a chinntiú le haghaidh leighis criticiúil feistí.
● Timpeallachtaí tionsclaíocha:Caighdeán cumhachta a fheabhsú i Próisis mhonaraithe, lena n -áirítear peitriceimiceach, cógaisíocht, cruach, agus Tionscail leathsheoltóra.
● Teicstílí agus tionscal éadrom:Éifeachtúlacht a fheabhsú agus Laghdú a dhéanamh ar shaincheisteanna a bhaineann le armónach i suíomhanna tionsclaíocha teicstíle agus éadroma.
● Córais Fuinnimh In -athnuaite:Fuinneamh In -athnuaite a Chomhtháthú foinsí agus cobhsaíocht greille á gcoinneáil.

Tairgeann Scagairí Comhchuibhithe Gníomhacha Trí-Trí-Chéime Comhdhlúthú Dlúth Dlúth agus réiteach éifeachtach chun cáilíocht cumhachta a bharrfheabhsú in iarratais éagsúla.

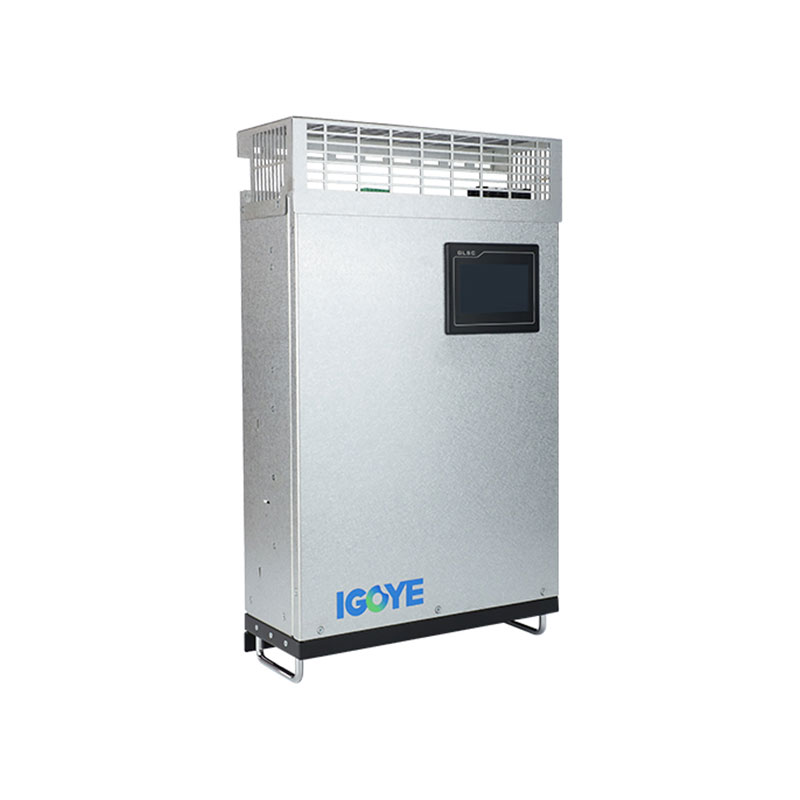

Three-phase three-wire Wall-mounted Active Harmonic Filter

Paraiméadair theicniúla:

	Sraith 220V	Sraith 380V	Sraith 500V		Sraith 690V
Airde	<2000m, os cionn 2000m, de réir a chéile de réir GB/T3859.2
Teocht chomhthimpeallach	-20 ～+50 ℃
Taiseachas coibhneasta	≤90%, gan aon chomhdhlúthú ar an dromchla nuair a bhíonn an t -íosmhéid míosúil Is é an teocht 25 ℃
Leibhéal truaillithe	Leibhéal III thíos
Voltas oibriúcháin	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
Minicíocht oibre	50Hz ± 5%
Cúiteamh reatha	25a	25/50/75/100/150A	100a		100a
Struchtúr eangaí	L/N.	3P3W/3P4W	3P3W/3P4W		3P3W/3P4W
Líon na n -aonad ceangailte go comhthreomhar	Ulimited
Éifeachtúlacht an mheaisín foriomlán	≥97%
Struchtúr eangaí	32kHz	16kHz	12.8khz		12.8khz
Raon cúitimh	2 ～ 50times, tá ráta cúitimh aonair inchoigeartaithe
Roghnú feidhme	Cumhacht imoibríoch	Cumhacht imoibríoch, cumhacht imoibríoch + neamhshiméadracht
Cumhacht imoibríoch ráta cúitimh	≥95%	> 92%
Scagadh Neodrach cumas		Tá cumas scagtha líne neodrach 3 huaire níos mó ná scagadh céim cumas
Am freagartha go hiomlán	＜ 10ms	＜ 40ms		＜ 40ms	＜ 40ms
Torann	≤60dB	≤60dB		≤65db	≤65db
Modh rialaithe	Comhéadan 2-Way Rs485 (tacaíonn sé le GPRS/WiFi)
Coiscín	Ró -ualach, bogearraí/crua -earraí forshrutha, overvoltage greille agus Undervoltage, Teip Cumhachta, Teathúlacht, Neamhghnácha Minicíochta Cosaint, etc.	Ró -ualach, bogearraí/crua -earraí forshrutha, overvoltage greille agus Undervoltage, éagothroime voltais eangaí, teip cumhachta, ró -theascadh, Neamhghnácha minicíochta, cosaint chiorcaid ghearr, etc.
Modh suiteála	taobh-suite
Líne isteach	ag teacht isteach uachtarach （suite ar bhalla）
Leibhéal cosanta	IP20

Múnla & Sonraíocht:

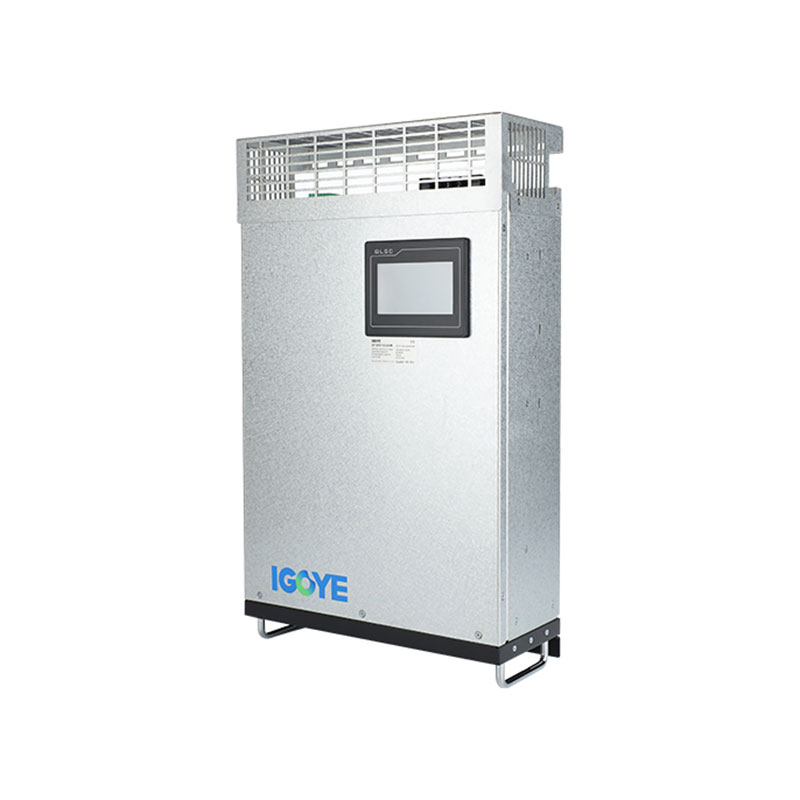

Three-phase three-wire Wall-mounted Active Harmonic Filter

Múnlaí
Uimhir shamhail	Reatha Rátáilte (A)	Voltas an Chórais (V)	Toisí (DWH)	Modh fuaraithe
GY APF-0.22-25A/2L-R/W	25	220	220330160mm	Fuarú Aeir Éigeantach
GY APF-0.4-25A/4L-R/W	25	380 ± 20%	46049089mm
GY APF-0.4-50A/4L-R/W	50	380 ± 20%	46049089mm
GY APF-0.4-75A/4L-R/W	75	380 ± 20%	500510190mm
GY APF-0.4-100A/4L-R/W	100	380 ± 20%	500550240mm
GY APF-0.4-150A/4L-R/W	150	380 ± 20%	500550240mm
GY APF-0.5-100A/4L-R/W	100	500 ± 20%	495675275mm
GY APF-0.69-100A/4L-R/W	100	690 ± 20%	495675275mm
