Táirgeacht

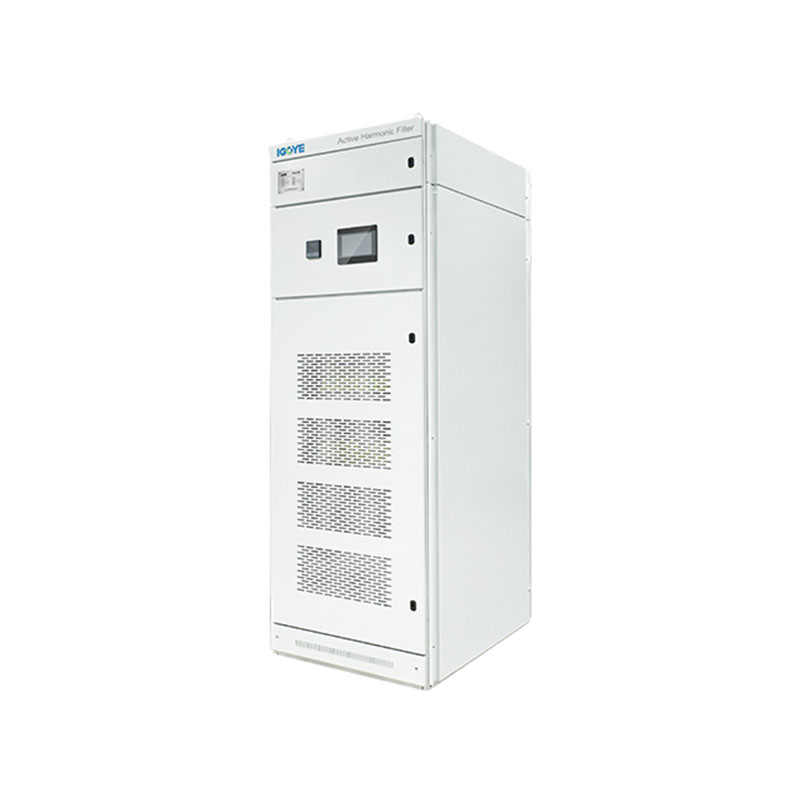

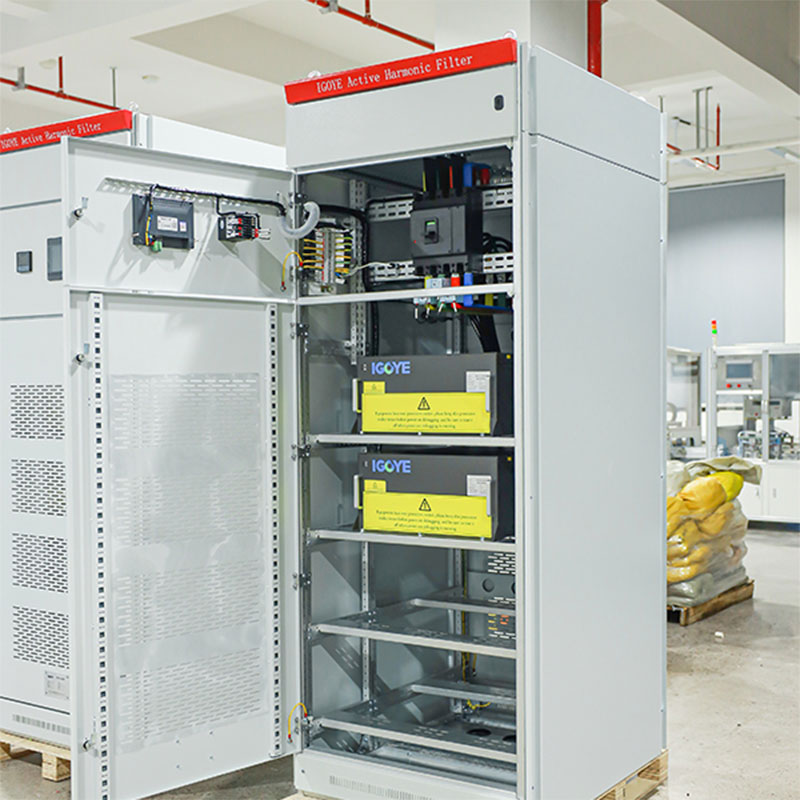

Scagaire armónach gníomhach 500V de chineál comh-aireachta
Déanann an scagaire armónach gníomhach 500V de chineál comh-aireachta le praghsanna saor a mhaolú armónach i gcórais 500V 3-chéim (3/4-sreang). Gnéithe Rialú Digiteach, Dearadh Modúlach & Cúitíonn sé suas go dtí an 50ú armónach, ag ceartú éagothroime. Go hidéalach do dháileadh cumhachta meánach-voltais, tionscal trom, agus córais fuinnimh in-athnuaite. Déan amach le haghaidh luachana a thagann le do spriocanna gnó!
Cuireann an scagaire gníomhach gníomhach 500V comh-aireachta (APF) tuaslagán ardfheidhmíochta i láthair le haghaidh maolaithe armónach i gcórais leictreacha trí-shreang trí chéim agus ceithre shreang. Ag baint úsáide as ard-rialú digiteach DSP+CPLD agus topology trí leibhéal, baineann an APF seo cúiteamh beacht reatha armónach suas go dtí an 50ú armónach, agus ag tabhairt aghaidh freisin ar mhíchothromaíochtaí trí chéim. Cumasaíonn a dhearadh modúlach cumas inscálaithe trí nasc comhthreomhar idir aonaid éagsúla. Cinntíonn an scagaire comh-aireachta comh-aireachta 500V, a bhfuil an scagaire comh-aireachta 500V, oibriú iontaofa agus cothabháil éasca. Seachadann an APF seo, leis na rátálacha reatha atá ar fáil suas le 400A agus cumais KVAR suas le 400, feabhas ar cháilíocht chuimsitheach cumhachta do chórais 500V.
Cur síos samhail:
| Geal | AHF | 0.5 | 100a | / | 4L | C |
| Cód fiontraíochta | Scagaire gníomhach armónach | Leibhéal voltais 0.5: 500V ± 20% |
Cumas rátáilte （KVAR） 100A | 3L: Trí-Trí Chéim trí-sreang 4L: Trí-Cheithre Chéim trí Chéim |
C: Comh -Aireachta |
Gnéithe:
● Bain úsáid as DSP+CPLD Gach croí-rialú digiteach, teicneolaíocht topology trí leibhéal, algartam braite armónach ard agus straitéis rialaithe PWM chun cúiteamh cruinn a bhaint amach maidir le sruth armónach.

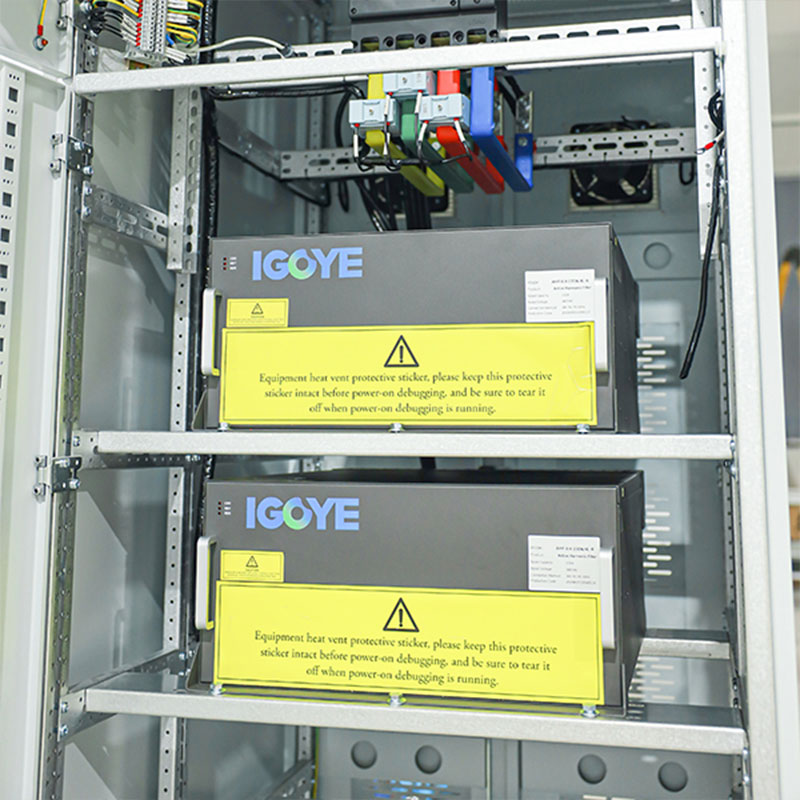

● Dearadh modúlach a ghlacadh, a éascaíonn nasc comhthreomhar le modúil iolracha, is beag spás a thógann sé agus is furasta é a chothabháil.
● Cinntíonn dearadh struchtúrach na nduchtanna aeir neamhspleácha agus na stórais neamhspleácha oibriú cobhsaí an trealaimh.
● Is féidir leis armógaí a scagadh i raon leathan armónach, ó 2 go 50 armónach, agus an fhadhb a bhaineann le neamhchothromaíocht trí chéim a réiteach ag an am céanna.
● Tá an ráta scagtha armónach ard. Má cheadaíonn an acmhainn, is féidir leis an ráta scagtha reatha armónach a bheith chomh hard le 95%. Socraigh an t-aschur teorannaithe reatha 100% chun oibriú fadtéarmach cobhsaí an trealaimh a chinntiú.
Iarratais:
Tá scagairí gníomhacha gníomhacha de chineál comh-aireachta deartha le haghaidh feabhsú cáilíochta cumhachta in iarratais thionsclaíocha mheánvoltais:
● Dáileadh cumhachta meánach-voltais:Líonraí dáilte cumhachta a chobhsú trí shaobhadh armónach a mhaolú agus éifeachtúlacht an chórais a fheabhsú.
● Próisis throm tionsclaíocha:Oibriú iontaofa trealaimh íogair i dtionscail a bhfuil ábhar ard armónach acu, amhail mianadóireacht agus ola agus gás.
● Córais Fuinnimh In -athnuaite (Meánach Voltas):Feabhas a chur ar chaighdeán cumhachta ag pointe nasctha foinsí fuinnimh in-athnuaite meánach-voltais.
● Iarratais Mara agus Eischósta:Cáilíocht cumhachta iontaofa a sholáthar i dtimpeallachtaí crua ina bhfuil córais 500V coitianta.
500V Tairgeann scagairí comhchuibhithe gníomhacha comh-aireachta réiteach láidir agus inoiriúnaithe chun caighdeán cumhachta a bharrfheabhsú in iarratais 500V a éileamh.
Paraiméadair theicniúla:
| Sraith 220V | Sraith 380V | Sraith 500V | Sraith 690V | ||
| Airde | <2000m, os cionn 2000m, de réir a chéile de réir GB/T3859.2 | ||||
| Teocht chomhthimpeallach | -20 ～+50 ℃ | ||||
| Taiseachas coibhneasta | ≤90%, gan aon chomhdhlúthú ar an dromchla nuair a bhíonn an teocht íosta míosúil 25 ℃ | ||||
| Leibhéal truaillithe | Leibhéal III thíos | ||||
| Voltas oibriúcháin | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Minicíocht oibre | 50Hz ± 5% | ||||
| Cúiteamh reatha | 25a | 25/50/75/100/150A | 100a | 100a | |
| Struchtúr eangaí | L/N. | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Líon na n -aonad ceangailte go comhthreomhar |
Ulimited | ||||
| Éifeachtúlacht an mheaisín foriomlán | ≥97% | ||||
| Struchtúr eangaí | 32kHz | 16kHz | 12.8khz | 12.8khz | |
| Raon cúitimh | 2 ～ 50times, tá ráta cúitimh aonair inchoigeartaithe | ||||
| Roghnú feidhme | Cumhacht imoibríoch | Cumhacht imoibríoch, cumhacht imoibríoch + neamhshiméadracht | |||
| Cumhacht imoibríoch ráta cúitimh |
≥95% | > 92% | |||
| Scagadh Neodrach cumas |
Tá cumas scagtha líne neodrach 3 huaire níos mó ná cumas scagtha céim | ||||
| Am freagartha go hiomlán | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Torann | ≤60dB | ≤60dB | ≤65db | ≤65db | |
| Modh rialaithe | Comhéadan 2-Way Rs485 (tacaíonn sé le GPRS/WiFi) | ||||
| Coiscín | Ró -ualach, bogearraí/crua -earraí forshrutha, ró -reoite greille agus tearcvoltage, teip cumhachta, ró -fhulaingt, cosaint neamhghnácha minicíochta, etc. | Ró -ualach, bogearraí/crua -earraí forshrutha, ró -righneán greille agus fo -dhíograis, éagothroime voltais eangaí, teip cumhachta, ró -theacht, neamhghnácha minicíochta, cosaint chiorcaid ghearr, etc. | |||
| Modh suiteála | Raca/balla-suite | Raca | |||
| Líne isteach | Ar ais ag teacht isteach （Cineál raca） 、 Ag teacht isteach uachtair （suite ar bhallaí） | Líne isteach ag teacht isteach | |||
| Leibhéal cosanta | IP20 | ||||
Múnla & Sonraíocht:
| Múnla Gléas Comh -Aireachta | ||||
|---|---|---|---|---|
| Uimhir shamhail | Cumas Cúitimh (KVAR) | Voltas an Chórais (V) | Toisí (D*W*H) | Modh fuaraithe |
| GY APF-0.4-100A/4L-C | 100 | 380 ± 20% | 800*1000*2200mm | Fuarú Aeir Éigeantach |
| GY APF-0.4-150A/4L-C | 150 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-200A/4L-C | 200 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-250A/4L-C | 250 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-300A/4L-C | 300 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.4-400A/4L-C | 400 | 380 ± 20% | 800*1000*2200mm | |
| GY APF-0.5-300A/4L-C | 300 | 500 ± 20% | 800*1000*2200mm | |
| GY APF-0.69-300A/4L-C | 300 | 690 ± 20% | 800*1000*2200mm | |
